近日，我校材料与能源学院、材料表面工程江西省重点实验室刘静静博士等人在中国科学院一区TOP期刊《Sensors and Actuators B：Chemical》上发表题为“Coaxial electrospinning In₂O₃/TiO₂ core-shell nanofibers for enhanced triethylamine sensing”的研究性论文。

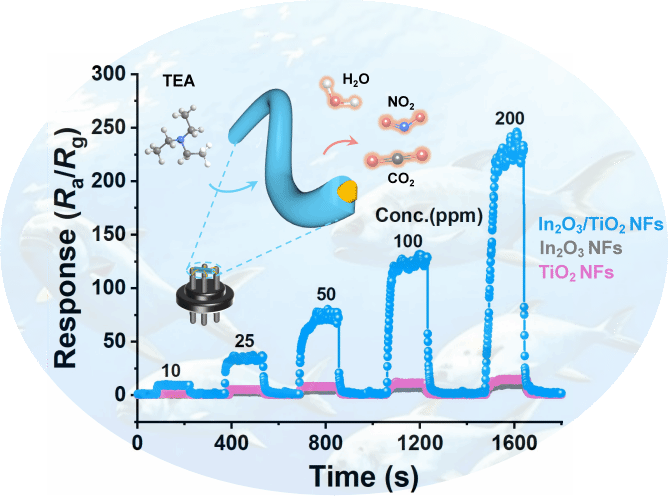

图1 同轴纳米纤维In₂O₃/TiO₂传感器对三乙胺的检测

该研究采用同轴静电纺丝技术，成功制备了不同[Ti]：[In]质量比（1:2、1:1、2:1、3:1）的In₂O₃/TiO₂核壳纳米纤维，系统比较其性能后发现，Ti2In1基传感器在280°C下对200 ppm TEA的响应值高达250.8，响应/恢复时间仅为14秒和21秒，稳定性波动偏差低至5.1%，表现出最优的综合气敏性能。此外，该传感器还展现出卓越的选择性，能够有效区分TEA与三甲胺、二甲胺和氨气等干扰气体。性能提升主要归因于其独特的In₂O₃核-TiO₂壳异质结构以及两相界面处的电子转移效应，这一机制通过XPS、UPS以及EIS和莫特-肖特基测试得到了实验验证。DFT理论计算进一步从能带结构和分子吸附能层面支持了上述结论，一致表明该结构显著促进了TEA分子的吸附与反应过程。

该研究不仅为高灵敏度TEA传感器的开发提供了新材料设计思路，也深入揭示了核壳型金属氧化物气敏材料的增强机制，对推动实际环境中TEA快速检测技术的发展具有重要价值。

2022级材料科学与工程专业研究生何峻为该论文的第一作者，硕士生导师刘静静、多树旺为通讯作者。该研究项目获国家自然科学基金（22368022）、江西省自然科学基金（20242BAB20087）、校博士启动基金（2022BSQD01）等项目的支持。

论文链接：https://doi.org/10.1016/j.snb.2025.138313
